EMC VPLEX

最終更新日: 17 年 2023 月 XNUMX 日

EMCVPLEXモニタリングを構成するための手順

VPLEX Element Manager REST API / VPLEXcliユーザー用にセットアップします。

1.通常、ユーザーログインプロファイルが作成され、監視対象の各VPLEXエンジンに適用されます。 手順を参照してください: Dell EMC VPLEX ドキュメント.

LogicMonitor:

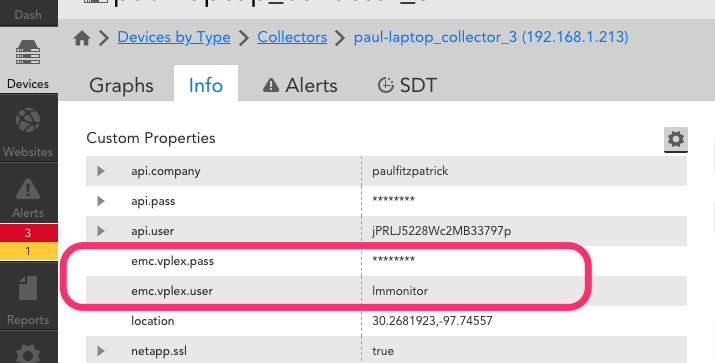

2.必要に応じて、各デバイスまたはデバイスグループのプロパティemc.vplex.userおよびemc.vplex.passを作成します。 上記のVPLEXユーザーの設定からの値としてユーザー名とパスワードを使用します。

3.VPLEXデバイスがLogicMonitorアカウントに追加されていることを確認します。

4.デバイスに必要なすべてのプロパティを設定し(上記の要件を参照)、PropertySourcesをインポートします。

  • [設定]> [LogicModules]> [PropertySources]> [追加]> [LogicMonitorリポジトリから]に移動します
  • EMC VPLEX PropertySource:「addCategory_EMC_VPLEX」をインポートします。
    • systems.categoryデバイスプロパティに「EMC_VPLEX」が含まれていることを確認します

5.データソースをインポートします。

  • [設定]> [LogicModules]> [データソース]> [追加]> [LogicMonitorリポジトリから]に移動します
  • EMC_VPLEXデータソースをインポートします。

6.プロパティsnmp.communityが設定されていることを確認します。または、snmp v3を使用している場合は、追加のプロパティsnmp.authToken、snmp.privToken、snmp.security、snmp.priv、およびsnmp.authも設定されていることを確認します。

データソース

情報元Descriptionノート
EMC_VPLEX_クラスタVPLEXクラスターの正常性状態、動作状態、および接続状態。VPLEX RestfulAPIを使用
EMC_VPLEX_ClusterWitnessVPLEXクラスター監視とそのコンポーネントを監視して、運用ステータス、接続性、および管理ステータスを確認します。VPLEX RestfulAPIを使用
EMC_VPLEX_DirectorパフォーマンスVPLEX Directorの永続ログを監視して、仮想ボリュームのスループット、IOPS、遅延、および全体的な運用ステータスのパフォーマンスメトリックを確認します。ssh / Expectを使用します
EMC_VPLEX_DirectorトランシーバーVPLEXディレクターSFP(Small Form-Factor Pluggable)トランシーバーの現在の温度と電力のメトリックを監視します。VPLEX RestfulAPIを使用
EMC_VPLEX_EngineFansVPLEXエンジンファンの動作ステータスと速度のしきい値を監視します。VPLEX RestfulAPIを使用
EMC_VPLEX_EnginePSUVPLEXエンジンの主電源ユニットを監視して、動作ステータス、温度しきい値、および電源の状態を確認します。VPLEX RestfulAPIを使用
EMC_VPLEX_エンジンVPLEXエンジンのヘルス状態と動作状態を監視します。VPLEX RestfulAPIを使用
EMC_VPLEX_EngineStandbyPSUVPLEXエンジンのスタンバイ電源ユニットを監視します。VPLEX RestfulAPIを使用
EMC_VPLEX_ExportsVPLEXエクスポートストレージビューの動作ステータスとストレージ容量を監視します。VPLEX RestfulAPIを使用
EMC_VPLEX_エクステントVPLEXエクステント容量、ヘルス状態、および動作状態を監視します。VPLEX RestfulAPIを使用
EMC_VPLEX_LocalDevicesVPLEXローカルデバイスの状態、動作状態、サービス状態、およびストレージ容量を監視します。VPLEX RestfulAPIを使用
EMC_VPLEX_LUNVPLEX論理ユニット(LUNS)の接続状態を監視します。VPLEX RestfulAPIを使用
EMC_VPLEX_ストレージアレイVPLEXストレージアレイの接続状態を監視します。VPLEX RestfulAPIを使用
EMC_VPLEX_VirtualVolumeパフォーマンスIOPS、R / Wスループット、R / Wレイテンシーなどのディレクターごとの仮想ボリュームパフォーマンスメトリックを監視します。VPLEX snmpmibを使用します
EMC_VPLEX_Virtual VolumesVPLEX仮想ボリュームの状態、動作状態、サービス状態、およびストレージ使用率を監視します。VPLEX RestfulAPIを使用
